一、概述
LZB/S塑料管轉子流量計錐管等主部件均由AS、ABS塑料制成，有較好的耐腐性能，產品還具有結構合理、體積小、重量輕、錐管不易破碎等特點，塑料管轉子流量計可廣泛應用于化工、環保、食品等工業部門。
二、原理與結構
塑料管轉子流量計的主要測量元件為一根小端向下，大端向上垂直安裝的錐形塑料管及其在內可以上下移動的浮子。當流體自下而上流經錐形塑料管時，在浮子上下之間產生壓差，浮子在此差壓作用下上升。當使浮子上升的力與浮子所受的重力，浮力及粘性力三的合力相等時，浮子處于平衡位置。因此，流經流量計的流體流量與浮子上升高度，即與流量計的流通面積之間存在著一定的比例關系，浮子的位置高度可作為流量量度。
三、安裝
〔1〕安裝前，應把儀表內的泡沫支撐物用工具尖嘴鉗輕輕把它取出，然后重新把它安裝好，在安裝時，要注意橡膠墊圈是否裝在接管的槽內，以防漏水。
〔2〕流量計的接口，可用配套的ＡＢＳ塑料管，或用ＰＶＣ塑料管，用專用膠水粘合連接，也可用塑料法連接后，再和金屬法蘭連接。
〔3〕流量計必須垂直安裝，應無明顯傾斜，其安裝高度，應便于對浮子的讀數，讀數時，視線與浮子應水平。〔一般標準：需用的最佳流量為流量計最大流量的50％-70％，盡量不要用到最高數。〕
〔4〕在儀表的上下游進出口應保證有5倍儀表口徑的直管段。
〔5〕被側流體壓力須穩定，如流體太力不穩定，會造成浮子波動，不能正確測量，流量計上游應設置緩沖器或定值器。
〔6〕塑料管轉子流量計應垂直安裝，流量計中心線與鉛垂線的夾角不應超過5度。
四、使用
〔1〕儀表使用時，應先緩慢開啟上游閥門至全開，然后用流量計下游的調節閥調節流量。儀表停止使用時應先緩慢關閉上游閥門，然后再關閉儀表下游的流量調節閥。
〔2〕儀表的示值在刻線的中見,依浮子升起的高度由浮子的標尺處讀出示值。
〔3〕當錐管和浮子粘污時，應及時清洗。
〔4〕定期檢查流量計的誤差，一旦超出規定誤差，應調換浮子和錐管，或者重新標定以得到更好的精度。
〔5〕被測流體與流量計標定介質不一致時，需對示值按進行修正。由下式表示QS=QN QS＝實際流量 Qn＝流量計讀數示值 ρn＝流量計標定時的介質密度ρs＝被測介質的密度 ρf＝浮子材料的密度

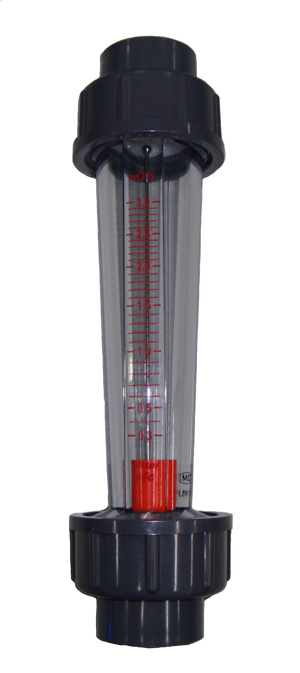

LZB-( )S短管型技術參數
|
口徑 |
型號 |
流量范圍 |
L(mm) |
D1(mm) |
D2(mm) |
|
|
接插 |
管螺紋 |
|
15 |
LZB-15S |
10-100L/h |
200 |
Ø20 |
G1/2” |
Ø45 |
|
16-160L/h |
|
25-250L/h |
|
40-400L/h |
|
60-600L/h |
|
25 |
LZB-25S |
100-1000L/h |
226 |
Ø32 |
G3/4” |
Ø68 |
|
160-1600L/h |
|
250-2500L/h |
|
300-3000L/h |
|
32 |
LZB-32S |
400-4000L/h |
288 |
Ø40 |
G1” |
Ø74 |
|
600-6000L/h |
|
50 |
LZB-50S |
1-10M3/h |
341 |
Ø63 |
G1-1/2” |
Ø98 |
|
1.6-16M3/h |
|
65 |
LZB-65S |
5-25M3/h |
430 |
Ø75 |
G2” |
Ø122 |
|
8-40M3/h |
|
12-60M3/h |

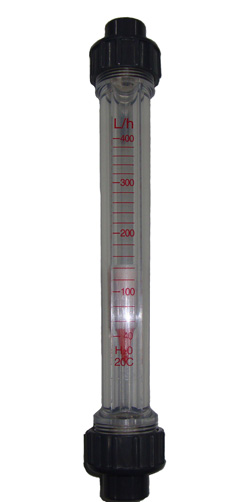

LZB-( )S長管型技術參數
|
口徑 |
型號 |
流量范圍 |
L(mm) |
D1(mm) |
D2(mm) |
|
|
接插 |
管螺紋 |
|
15 |
LZB-15S |
10-100L/h |
280 |
Ø20 |
G1/2” |
Ø45 |
|
16-160L/h |
|
25-250L/h |
|
40-400L/h |
|
60-600L/h |
|
25 |
LZB-25S |
100-1000L/h |
380 |
Ø32 |
G3/4” |
Ø68 |
|
160-1600L/h |
|
250-2500L/h |
|
300-3000L/h |
|
50 |
LZB-50S |
0.4-4M3/h |
435 |
Ø63 |
G1-1/2” |
Ø98 |
|
0.6-6M3/h |
|
1-10M3/h |
|
1.6-16M3/h |
LZB-( )S法蘭型技術參數
|
口徑 |
型號 |
流量范圍 |
連接高度(mm) |
|
|
100 |
LZB-100S |
8-50M3/h |
555 |
|
14-90M3/h |
|
16-120M3/h |
|
125 |
LZB-125S |
25-150M3/h |
555 |
|
25-180M3/h |
|
25-200M3/h |
|
150 |
LZB-150S |
25-150M3/h |
555 |
|
25-180M3/h |
|
25-200M3/h | |
